Кабель энкодера серводвигателя
Введение кабеля энкодера серводвигателя
Кабель энкодера серводвигателя - специальный кабель для сервосистемы, новый экологически чистый серийный продукт. Кабель обладает рядом уникальных характеристик, таких как высокая гибкость, износостойкость, устойчивость к складыванию, маслостойкость, устойчивость к изгибу, устойчивость к растяжению, устойчивость к скручиванию, защита от скручивания. -помехи и устойчивость к старению. Он используется в качестве специального сервокабеля для подключения и управления сервосистемой. Он прекрасно сочетается с работой серводвигателя, значительно повышая эффективность работы серводвигателя (управляющего двигателя, приводного двигателя).
Преимущества кабеля энкодера серводвигателя
Устойчивость к изгибу и перетаскиванию цепей
Использование очень гибкого специального смешанного эластичного ПВХ-материала, устойчивого к растяжению и изгибу.
Устойчив к маслу и коррозии
После 30 дней испытаний на погружение кабель все еще можно использовать в обычном режиме.
Низкий эксцентриситет
Толщина оболочки одинакова, что предотвращает пробой тока и эффективно защищает сердечник провода для обеспечения электробезопасности.
Устойчив к высоким и низким температурам
Кабель можно нормально использовать при низких температурах до 30 градусов и высоких температурах до 105 градусов.
Двойное экранирование и защита от помех
Экранирующая сетка высокой плотности + алюминиевая фольга с лучшей защитой от помех
Широкий спектр применения
Используется для различных мобильных установок, таких как средства автоматизации, роботы, цепи резервуаров и т. д.
Огнестойкая оболочка из ПВХ
Он гаснет мгновенно, когда покидает свет, небольшое количество белого дыма, что является одновременно экологически чистым и безопасным.
Четкая печать на оболочке кабеля
На корпусе провода напечатаны характеристики, напряжение и другая информация.
Типы кабелей энкодера серводвигателя
Классификация по функциям
- Кабель питания сервопривода
В основном используется для передачи мощности и обеспечения необходимого питания для серводвигателей или другого оборудования.
Применимо к серводвигателям различных марок, таких как SIEMENS, FANUC, Mitsubishi и т. д.
- Сервосигнальный кабель
Используется для передачи различных сигналов управления, таких как пуск, остановка, регулировка и т. д.
Применимо к контроллерам, датчикам и исполнительным механизмам различных марок, таких как OMRON, Allen-Bradley, Schneider Electric и т. д.
- Кабель сервоэнкодера
Используется для подключения энкодеров и передачи сигналов информации о положении или движении.
Применимо к энкодерам различных марок, таких как Heidenhain, SICK, Baumer и т. д.
- Трос сервотормоза
В основном используется для передачи тормозных сигналов и управления функцией торможения серводвигателей или другого оборудования.
Применимо к некоторым сервосистемам, которым требуются функции торможения, например FANUC, Yaskawa и т. д.
Классификация по типу разъема

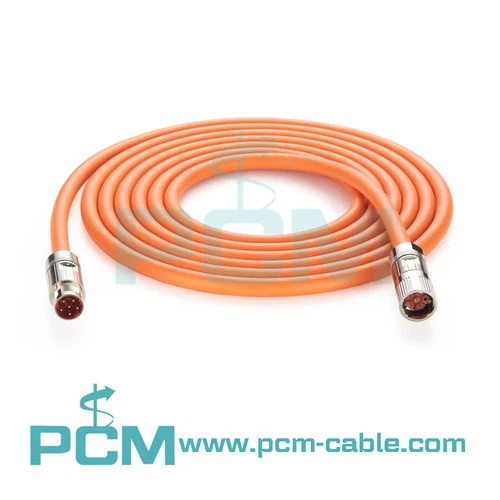

- Соединительный кабель M23
- Применимо ко многим промышленным оборудованиям, таким как серводвигатели, энкодеры и датчики.
- Кабели M23 очень распространены у немецких брендов, таких как FANUC и SIEMENS.
- Кабели M23 обычно обладают надежными защитными характеристиками и могут использоваться в суровых промышленных условиях.
- Номера контактов: 4-контактный, 6-контактный, 8-контактный, 12-контактный, 17-контактный, 19-контактный.
- Соединительный кабель M12
- Применимо к небольшим роботам, датчикам и приводам.
- Кабели M12 широко используются в некоторых брендах, таких как OMRON и BALLUFF.
- Кабели M12 обычно имеют компактную конструкцию и более низкую стоимость, подходят для приложений с ограниченным пространством.
- Кабели с разъемом D-sub
- Применимо к некоторым конкретным энкодерам и датчикам, а также к некоторому устаревшему оборудованию.
- Разъемы D-sub могут быть более распространены у некоторых брендов, например Panasonic.
- Разъемы D-sub обычно имеют большое количество контактов и подходят для случаев, когда необходимо передать несколько сигналов.
- Другие типы разъемов
Помимо разъемов M23, M12 и D-sub, существуют разъемы других типов, например разъемы RJ45. Эти разъемы могут использоваться в продуктах определенных марок или в особых целях, в зависимости от конструкции оборудования и предпочтений производителя.
Применение кабеля энкодера серводвигателя
Фиксированная установка
Используется в местах, где кабель не перемещается, например, закреплен в шкафу.
Выбирайте обычный стандартный гибкий тип, износостойкий тип, водонепроницаемый тип, тип с сильными помехами и другие кабельные изделия.
Длительная эксплуатация буксирной цепи
Используется для длительной эксплуатации П-образных буксирных цепей, к которым предъявляются высокие требования к сопротивлению проволоки на изгиб.
Выбирайте высокогибкие, сверхскоростные тросы буксировочной цепи: износостойкие, устойчивые к изгибу и т. д.
Сопротивление крутильному движению робота
Применяется в проводке роботов. Следует обратить внимание на параметры прямого изгиба проволоки, число возвратно-поступательных скруток и т. д.
Выбирайте сверхгибкие, сверхгибкие и износостойкие изделия.
Промышленная автоматизация
Применяется к механизированным автоматическим устройствам, таким как автоматизированное промышленное производство, различная промышленная автоматизация, электромеханическое оборудование, станки, логистическое оборудование и т. д.
Роботизированная автоматизация
Предоставьте кабельные решения для беспилотных роботизированных ресторанов и кафе.
Требуется устойчивость к масляному дыму, высокой температуре, низкой температуре, изгибу и износу.
Система сервопривода
Подходит для установки в условиях непрерывного возвратно-поступательного движения и частых изгибов в промышленных условиях.
Подходит для различных электроустановок в сухих или влажных помещениях и на открытом воздухе.
Применение кабеля M23 в Interbus
Interbus — это протокол связи Fieldbus, используемый в области промышленной автоматизации. Он позволяет передавать данные и управлять ими в режиме реального времени между различными промышленными устройствами, тем самым реализуя автоматизированный контроль и мониторинг.
Кабель M23 в системе Interbus обычно используется в качестве соединительного кабеля для подключения различных устройств Interbus, таких как модули ввода-вывода, датчики, исполнительные механизмы и т. д. Эти устройства обмениваются данными с ПЛК или другими контроллерами через сеть Interbus для обмена данными и передача команд управления.
Конкретные области применения кабеля M23 в системе Interbus включают:
1. Подключение модуля ввода-вывода: подключение модуля ввода-вывода к шине Interbus для передачи внешних сигналов ввода/вывода на ПЛК или другие контроллеры или для отправки сигналов управления от контроллера на внешние устройства.
2. Подключение датчиков: Подключение различных датчиков (например, датчиков температуры, датчиков давления и т. д.) к сети Interbus через кабель М23 для мониторинга различных параметров производственного процесса в режиме реального времени.
3. Подключение исполнительных устройств: Подключение исполнительных устройств (таких как двигатели, цилиндры и т. д.) к сети Interbus через кабели М23 для получения команд управления и выполнения соответствующих действий.
4. Подключение дополнительных устройств: Подключение других типов устройств (таких как энкодеры, счетчики и т.п.) к сети Interbus через кабели М23 для расширения функций и возможностей мониторинга системы.
О заводе
Premier Cable: ваш надежный поставщик прецизионных кабелей для энкодеров серводвигателей
Будучи производителем, специализирующимся на исследованиях и разработках жгутов проводов для систем промышленного управления и жгутов проводов для робототехники, компания Premier Cable стремится предоставлять клиентам высококачественную и надежную продукцию. Наш ассортимент продукции включает в себя различные кабели энкодеров, кабели для серводвигателей, тормозные тросы, кабели абсолютных энкодеров и т. д. для удовлетворения потребностей различных отраслей промышленности.
Наши продукты совместимы со многими известными брендами, включая Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron и т. д. Это гарантирует, что наши продукты могут идеально работать с существующим оборудованием и системами клиентов, будь то в область промышленной автоматизации или робототехники.
Часто задаваемые вопросы
Какой длины может быть кабель энкодера серводвигателя?
+
-
Обычно длина кабеля энкодера серводвигателя может составлять от 1 метра (около 3 футов) до 10 метров (около 33 футов). Длины кабелей в этом диапазоне обычно удовлетворяют потребностям большинства систем промышленной автоматизации и механики. Однако для некоторых специальных применений можно также настроить более длинные или более короткие кабели в соответствии с конкретными требованиями.
Каков минимальный радиус изгиба кабеля серводвигателя?
+
-
Для кабелей серводвигателей минимальный радиус изгиба обычно зависит от сценария применения, например, мобильного применения или стационарной установки. Вообще говоря, в мобильных приложениях, чтобы обеспечить долговечность и надежность кабеля, минимальный радиус изгиба будет немного больше. В случае стационарной прокладки кабель обычно находится в статическом состоянии, поэтому минимальный радиус изгиба может быть относительно меньшим.
Для мобильных приложений: 7,5 x внешний диаметр кабеля.
Для стационарной установки: 5 x внешний диаметр кабеля.
Разница между кабелями серводвигателя и обычными кабелями
+
-
Цель:
Кабели серводвигателей специально разработаны для подключения серводвигателей и сопутствующего оборудования для передачи сигналов управления, сигналов обратной связи, подачи питания и т. д. для достижения точного управления движением и обратной связи по положению.
Обычные кабели используются для различных общих электрических соединений, таких как передача энергии, передача данных, передача сигналов и т. д., и часто используются в домашних, коммерческих и промышленных целях.
Электрические характеристики:
Кабели серводвигателей обычно имеют более высокие требования к электрическим характеристикам, такие как более высокая помехоустойчивость, меньшая задержка сигнала, более высокая допустимая токовая нагрузка и т. д., чтобы удовлетворить потребности прецизионных систем управления.
Обычные кабели обычно имеют более общие электрические характеристики и подходят для общих нужд электрического соединения, но могут не подходить для прецизионных систем управления.
Структурный дизайн:
Кабели серводвигателей обычно имеют более сложную конструкцию для адаптации к сложным требованиям управления и рабочей среде и могут содержать больше проводов, экранирующих слоев, изоляционных материалов и т. д.
Структура обычных кабелей относительно проста и обычно включает провода, изоляционные материалы и внешние защитные слои для удовлетворения основных потребностей в электрическом соединении.
Долговечность:
Кабели для серводвигателей обычно обладают более высокой прочностью и способностью противостоять помехам, адаптируясь к суровым условиям, таким как высокие нагрузки, высокие температуры, вибрации и т. д. в промышленных условиях.
Обычные кабели могут быть долговечными в общем применении, но могут не обладать высокими характеристиками и долговечностью, необходимыми для кабелей серводвигателей.
Сколько проводов у серводвигателя?
+
-
Трехфазные серводвигатели. Серводвигатели, используемые в большинстве промышленных применений, представляют собой трехфазные двигатели, которые обычно имеют 3 провода основного источника питания: фазу A, фазу B и фазу C. Кроме того, могут быть включены дополнительные провода для заземления или других проводов. передача сигнала.
Однофазные серводвигатели. Некоторые серводвигатели меньшего размера могут быть однофазными, которые обычно имеют 2 провода питания (положительный и отрицательный) и возможные дополнительные провода для передачи сигнала или заземления.
Многополюсные серводвигатели: в некоторых высокопроизводительных серводвигателях или специальных приложениях может быть больше проводов для поддержки более сложных систем управления и обратной связи, таких как сигналы обратной связи энкодера, датчики температуры и т. д.
Что такое кабель серводвигателя?
+
-
Кабель серводвигателя — это специальный кабель, используемый для подключения серводвигателей и контроллеров. Он имеет специальную конструкцию и конструкцию, отвечающую высоким требованиям к передаче сигнала, защите от помех и долговечности. Обычно он включает в себя провода для передачи питания, данных и сигналов обратной связи, а также возможные экранирующие слои и изоляционные материалы. Общие типы интерфейсов включают кабель M12, кабель M23 и т. д.
Должен ли быть экранирован кабель энкодера серводвигателя?
+
-
Кабель энкодера серводвигателя должен быть экранирован, поскольку сервосистема обычно используется в промышленной среде и на нее могут сильно влиять электромагнитные помехи.
Как работает кабель энкодера для сервопривода?
+
-
Кабель энкодера сервопривода используется для передачи сигналов обратной связи по положению и скорости путем соединения энкодера и привода. Принцип его работы обычно включает в себя следующие этапы:
Работа энкодера: Энкодер установлен на серводвигателе и преобразует эту информацию в цифровые сигналы, определяя положение и скорость ротора двигателя.
Передача сигнала: энкодер передает цифровые сигналы положения и скорости на сервопривод через кабель энкодера. Провода кабеля энкодера передают эти сигналы от энкодера к приводу.
Декодирование привода: привод получает сигналы, передаваемые энкодером, и управляет вращением двигателя на основе этих сигналов. Привод регулирует вращение двигателя на основе полученных сигналов обратной связи по положению и скорости для достижения точного управления положением и скоростью.
Управление с обратной связью: привод использует информацию о положении и скорости, полученную от энкодера, сравнивает ее с заданным значением и регулирует выходную мощность двигателя, чтобы обеспечить соответствие фактического движения ожидаемому движению. Такое управление с обратной связью позволяет сервосистеме достигать высокоточного и стабильного управления движением.
Как работает сервотормоз?
+
-
Сервотормоза обычно представляют собой электромагнитные тормоза, которые обеспечивают функции торможения или отпускания за счет управления электромагнитной силой. Принцип его работы следующий:
Контроль электромагнитной силы: внутри сервотормоза находится электромагнитная катушка, которая при включении генерирует электромагнитную силу. Эта электромагнитная сила заставляет тормозной диск внутри тормоза контактировать с корпусом тормоза, закрепленным на валу серводвигателя, тем самым обеспечивая функцию торможения.
Отпуск тормоза: когда необходимо отпустить тормоз, система управления отключает питание электромагнитной катушки, в результате чего электромагнитная сила исчезает, а также размыкается контакт между тормозным диском и корпусом тормоза, тем самым отпуская тормоз.
Стабильность и надежность: Сервотормоза обычно имеют пружинную конструкцию с предварительной нагрузкой. Даже в случае отключения или отказа электропитания тормоз останется в состоянии торможения, обеспечивая стабильность и надежность механического устройства.
Как подключить кабель серводвигателя?
+
-
Вообще говоря, этапы подключения серводвигателя следующие:
Проверьте кабель питания и кабель заземления. Сначала проверьте кабель питания и кабель заземления. Кабель питания обычно красный, а кабель заземления — коричневый или черный. Подключите кабель питания к соответствующему порту питания, а кабель заземления — к порту заземления.
Подключите сигнал управления: Кабель сигнала управления обычно имеет оранжевый, желтый, белый или синий цвет. В соответствии с идентификацией интерфейса контроллера или драйвера подключите кабель управляющего сигнала к соответствующему порту.
Исправьте соединение: убедитесь, что все соединения прочны и надежны, чтобы избежать ослабления или плохого контакта.
Как отличить кабели серводвигателя?
+
-
1. Количество кабелей энкодера
Во-первых, определение кабеля энкодера можно отличить по количеству кабелей энкодера серводвигателя. Вообще говоря, существует три или четыре кабеля энкодера. Если имеется три кабеля энкодера, они соответствуют фазе A, фазе B и фазе Z соответственно и используются для определения фазы и направления вращения двигателя; если имеется четыре кабеля энкодера, помимо фазы A, фазы B и фазы Z, имеется еще и линия питания.
2. Цвет кабеля энкодера
Во-вторых, определение кабеля энкодера можно отличить по цвету кабеля энкодера. Цвета кабелей энкодеров серводвигателей разных производителей и моделей могут незначительно отличаться, но, как правило, цвет кабеля фазы A — зеленый или черный, цвет кабеля фазы B — красный или белый, цвет фазы Z. кабель синий или желтый, а линия электропередачи обычно красная или коричневая. Если вы не уверены в определении кабеля энкодера, вы можете проверить соответствующие характеристики.
3. Интерфейс кабеля энкодера
Наконец, определение кабеля энкодера можно отличить по интерфейсу кабеля энкодера серводвигателя. Вообще говоря, существует два типа интерфейсов для кабелей энкодера, а именно клеммы и вилки. Если это терминальный интерфейс, вам нужно с помощью отвертки подключить кабель к терминалу контроллера или привода; если это разъемный интерфейс, необходимо вставить кабель в разъем контроллера или накопителя.
Для чего используются серводвигатели?
+
-
Серводвигатели часто используются в приложениях, требующих точного контроля положения, скорости и крутящего момента, таких как промышленное оборудование, робототехника, обработка с ЧПУ и т. д. Серводвигатели могут точно регулировать положение и скорость выходного вала в соответствии с входным сигналом. и часто используются в сценариях, требующих высокоточного управления движением.
Для чего используются энкодеры?
+
-
Энкодеры используются для измерения положения, скорости и направления двигателя или механического движения, чтобы обеспечить точную информацию обратной связи. В сервосистемах энкодеры обычно используются для контроля положения ротора двигателя и отправки сигналов обратной связи в систему управления для достижения управления с обратной связью и обеспечения точности и стабильности системы. Энкодеры также широко используются в оборудовании автоматизации, роботах, системах ЧПУ и других областях.
Что означают цвета сервокабелей?
+
-
Земля (GND):
Обычно коричневый или черный используется для обозначения заземляющего провода, подключенного к отрицательной клемме аккумулятора.
Мощность сервопривода (Vservo):
Обычно красный цвет используется для обозначения мощности сервопривода, подключенной к положительной клемме аккумулятора.
Линия сигнала сервоуправления:
Он может быть оранжевым, желтым, белым или синим и использоваться для передачи сигналов управления, таких как управление положением и скоростью.
Провод какого сечения используют сервоприводы?
+
-
Сечение провода, обычно используемое для серводвигателей, зависит от мощности, тока и требований применения двигателя. Вообще говоря, в серводвигателях меньшей мощности могут использоваться более тонкие провода, тогда как для серводвигателей более высокой мощности требуются более толстые провода для передачи более высоких токов. Общие калибры проводов включают диаметры проводов от 22AWG до 16AWG.
