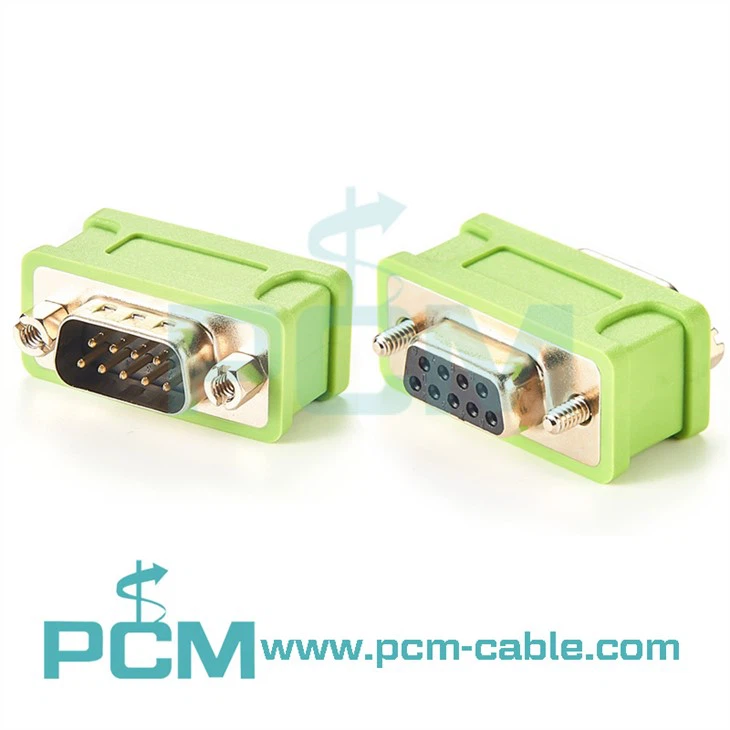

Адаптер шины CAN с 9-контактным разъемом D-Sub

Для достижения наилучших результатов оконечная нагрузка шины CAN должна соответствовать номинальному импедансу кабеля, который указан как 120 Ом для ISO 11898-2 (High-Speed ​​CAN). Таким образом, терминальный адаптер 120-Ом считается стандартным для шины CAN.

Роль оконечных резисторов

1. Улучшите защиту от помех, позвольте быстрому исчезновению высокочастотного и низкоэнергетического сигнала.

2. Убедитесь, что шина быстро входит в рецессивное состояние, чтобы энергия паразитной емкости могла уйти быстрее;

3. Улучшите качество сигнала и разместите его на обоих концах шины, чтобы уменьшить отраженную энергию.

Технические характеристики и особенности

1. Точность и мощность резистора 120 Ом рассчитаны в соответствии с коммуникацией чипа TI CAN, поэтому вы можете с уверенностью его использовать;

2. Определение связи CAN, второй контакт — сигнал L, а седьмой контакт — сигнал H. Резистор на 120 Ом между вторым и седьмым контактами используется для фильтрации эхо-помех на конце шины и обеспечения целостности протокола связи;

3. Внешний вид продукта точно такой же, как у DB9;

4. Интерфейс «папа-мама» может быть напрямую вставлен в контактный интерфейс DB9 в задней части анализа шины без замены существующего кабеля;

5. Винты на DB9 можно снять. Винты используются для фиксации портов на тестовой линии. Если это проверка связи, удобнее выкрутить винты и вставить их;
